Skirstomieji skydeliai PNF-HW naudojami daugiausia buitinėje aplinkoje. Jų modelis tinkamas montuoti įleidžiant. Dvigubo tvirtinimo sistema suteikia galimybę tvirtinti prie tuščiavidurių sienų. Išbandyta 850 °C temperatūros viela, įkaistančia nuo elektros srovės. Tiekiamus rinkinius sudaro spintelė, durelės, DIN bėgeliai, N + PE gnybtai, priekinis dangtelis su išpjova įrengimui, tuščios ertmės dangtelis, montavimo detalės.

Montavimo instrukcija PNF

Duomenų lapas PNF-HW

Atitikties deklaracijos PNF-HW

Catalogue Consumer units

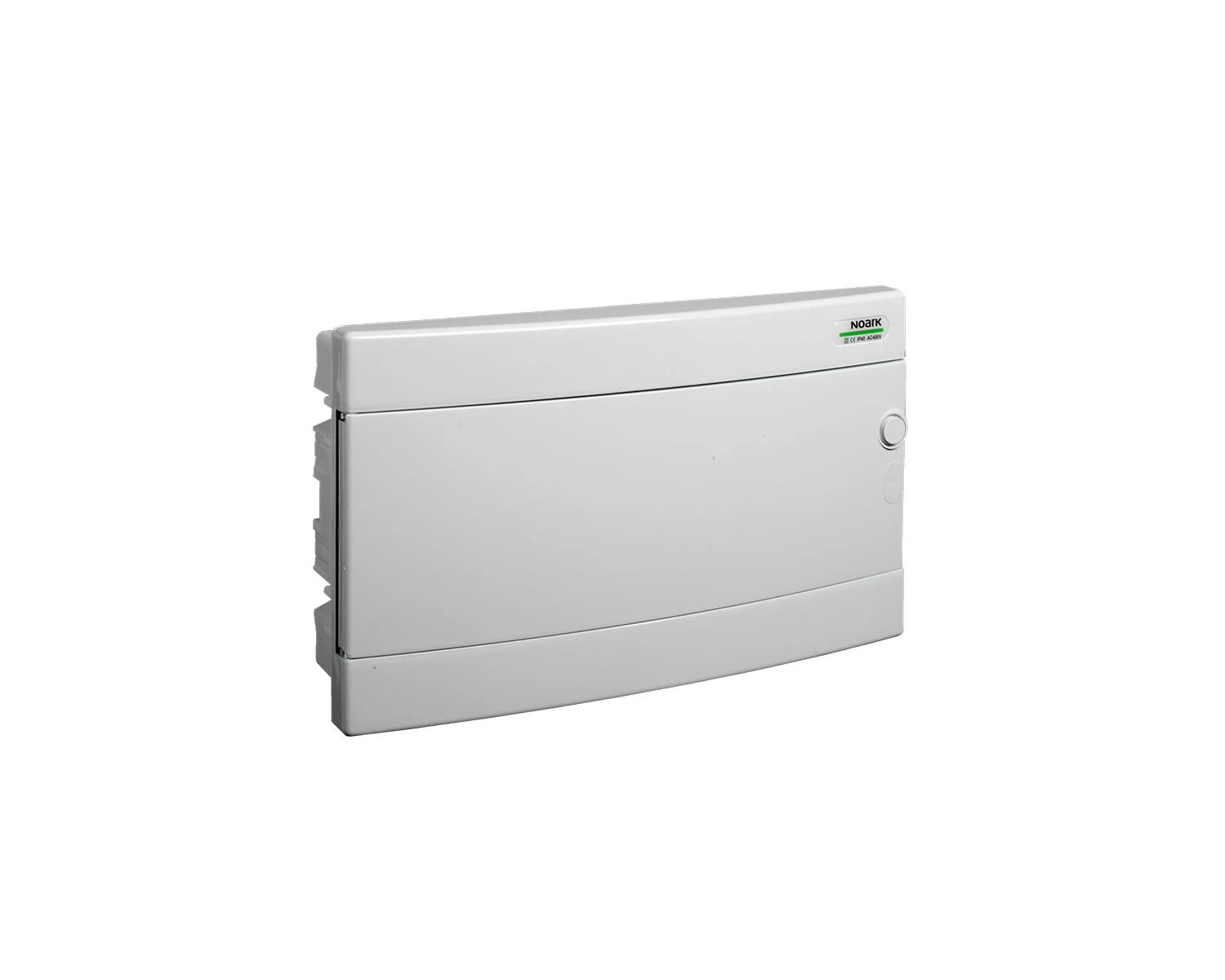

Skirstomasis skydelis PNF-HW 18W

Montavimo metodas

Eilių skaičius

Plotis, modulių ertmių skaičius

Gaubto tipas

Dangčio modelis

Skaidrus dangtis (durelės)

Korpuso medžiaga

Aukštis [mm]

Plotis [mm]

Gylis [mm]

Įleidimo gylis [mm]

DIN bėgelis

Su montavimo plokšte

Galima išplėsti

EMC versija

Spalva

RAL numeris

Apsaugos klasė (IP)

Su užraktu

Šilumos išsklaidymas (delta T = 20 K) pagal IEC/TR 60890 [W]

Montavimo metodas	Dobā siena
Eilių skaičius	1
Plotis, modulių ertmių skaičius	18
Gaubto tipas	Durvis
Dangčio modelis	Aizvērts
Skaidrus dangtis (durelės)	No
Korpuso medžiaga	Plastmasa
Aukštis [mm]	227
Plotis [mm]	393
Gylis [mm]	99
Įleidimo gylis [mm]	70
DIN bėgelis	Yes
Su montavimo plokšte	No
Galima išplėsti	No
EMC versija	No
Spalva	Balts
RAL numeris	9003
Apsaugos klasė (IP)	IP40
Su užraktu	No
Šilumos išsklaidymas (delta T = 20 K) pagal IEC/TR 60890 [W]	25
