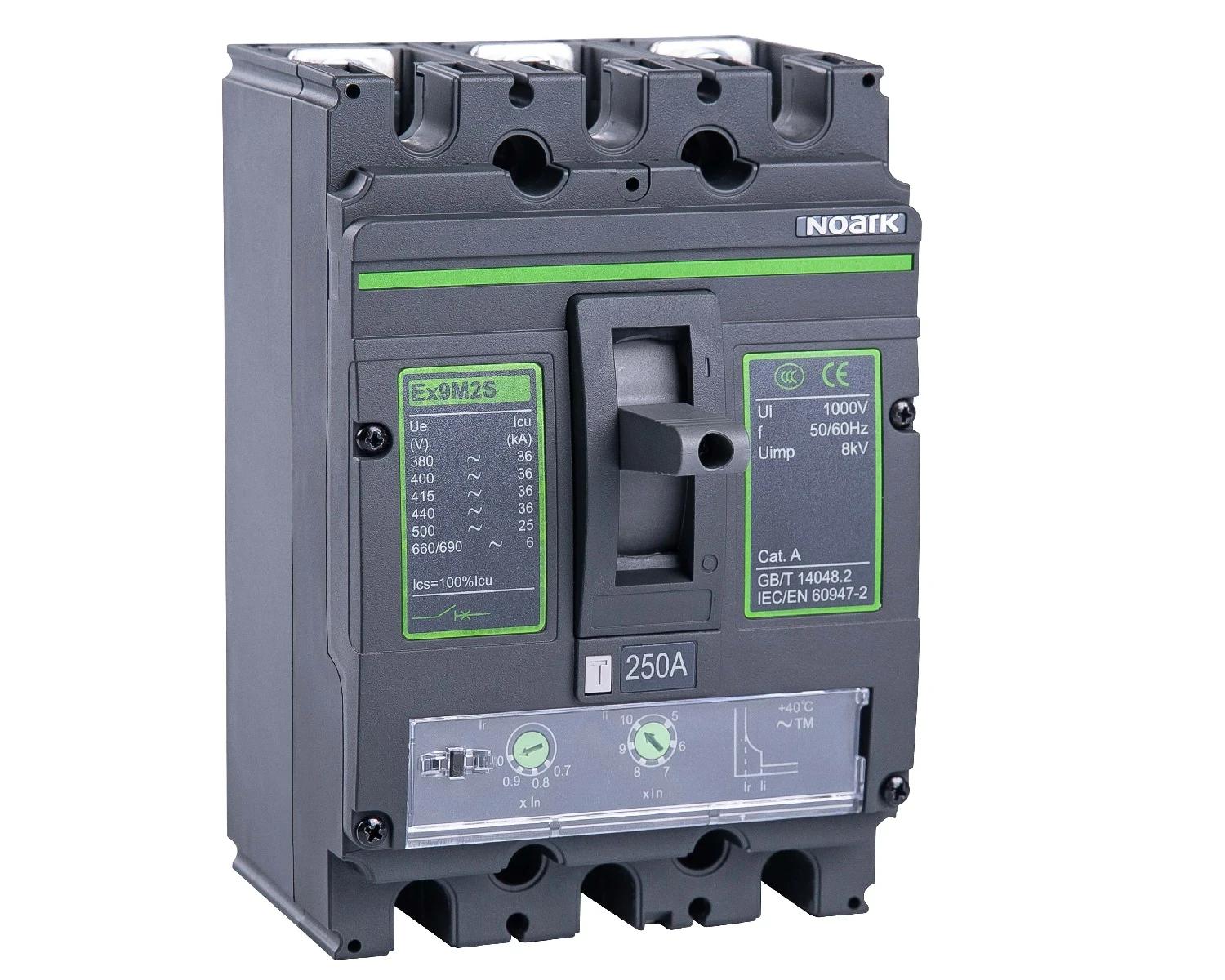

Ex9M2S TM 200 3P EU

111904
8592765119049

Wyłączniki kompaktowe serii Ex9M Thermo-magnetic (TM) przeznaczone są głównie do zastosowań w dystrybucji energii elektrycznej. Testowane zgodnie z normą IEC / EN 60947-2 zapewnia funkcjonalność i niezawodność dla szerokiej gamy aplikacji, m.in. jako rozłączniki izolacyjne. Wyłączniki te posiadają prąd znamionowy wyłączalny zwarciowy graniczny na poziomie od 36 do 150 kA. Wysokie napięcie znamionowe udarowe wytrzymywane umożliwia stosowanie ich nawet w systemach, gdzie mogą występować przejściowe przepięcia o wysokiej intensywności np. w przemyśle ciężkim.

Find store
rodzajtermomagnetyczny
Znamionowy prąd ciągły Iu [A]200
Napięcie znamionowe [V]415-690
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, 50 Hz [kA]36
Zakres nastawy wyzwalacza przeciążeniowego [A]140-200
Zakres nastawy wyzwalacza zwarciowego [A]1000-2000
Zintegrowane zabezpieczenie przed zwarciem doziemnymNo
Rodzaj podłączenia styków głównychZacisk ramowy
Budowa urządzeniaUrządzenie mocowane na stałe
Do montażu na szynie THNo
Opcjonalny montaż na szynie DIN THYes
Dostępny wskaźnik wyłączeniaNo
Z wyzwalaczem podnapięciowymNo
Liczba biegunów3
Umiejscowienie przyłączy obwodów głównychPrzednia strona
Rodzaj elementu wykonawczegoDźwignia
W komplecie z zabezpieczeniemYes
Wbudowany napęd silnikowyNo
Opcjonalny napęd silnikowyYes
Stopień ochrony (IP)IP20
